Monitorización remota y sin fallos:
Así digitalizamos la gestión de bombas de agua.
Introducción
En entornos donde el suministro de agua es crítico, como las clínicas rurales y grandes hospitales, cualquier paro inesperado de una bomba puede interrumpir servicios esenciales: desde la limpieza quirúrgica hasta los sistemas contra incendios. Con frecuencia, esas instalaciones cuentan con bombas de distintos modelos y fabricantes, lo que dificulta una supervisión unificada. Ingeniería Electrónica a tu Medida afrontó este desafío diseñando una plataforma de monitorización remota de bombas de agua que combina conectividad híbrida NB-IoT/LoRaWAN y filtros EMI para ofrecer datos fiables en tiempo real, a prueba de interferencias eléctricas.
Contexto y Desafíos
- Diversidad de equipos
Las bombas instaladas procedían de varias marcas, con protocolos de comunicación y niveles de potencia distintos. No existía un estándar único para recoger datos de presión, caudal o vibración. - Ruido eléctrico
Motores asíncronos, variadores de frecuencia e inversores generan “armónicos” y picos de tensión que saturan las bandas de radio convencionales y provocan pérdida de datos. - Cobertura irregular
En zonas rurales, la señal celular puede ser débil. Las redes Wi-Fi no alcanzan todos los rincones del conjunto de clínicas, y el cableado adicional era costoso y lento de desplegar. - Necesidad de visión centralizada
El equipo de mantenimiento había de desplazarse para verificar en cada armario la presión o el estado de cada bomba, perdiendo tiempo valioso y dejando la detección de fallos en modo reactivo.
La solución de Ingeniería Electrónica a tu Medida
Para resolver este reto, desde Ingeniería Electrónica a tu Medida diseñamos una solución integral, robusta y flexible, que pudiera desplegarse rápidamente en entornos con múltiples limitaciones técnicas: equipos heterogéneos, ruido eléctrico y escasa conectividad.
El proyecto combinó nuestro know-how en diseño de electrónica industrial con tecnologías de comunicación IoT adaptadas al terreno, dando como resultado una arquitectura híbrida que garantiza visibilidad total y alertas en tiempo real.
Esta solución se estructura en cuatro grandes pilares:
Nodos IoT Plug & Play
- Diseño universal: cada módulo se conecta sin ajustes complejos a la entrada de presión y al sensor de caudal, independientemente de la marca de la bomba.
- Sensores integrados: presión, caudal y temperatura de motor, además de un acelerómetro para detectar vibraciones inusuales.
Conectividad híbrida NB-IoT / LoRaWAN
- NB-IoT: en zonas con cobertura celular aceptable, los nodos envían datos de forma directa y cifrada al servidor en la nube, con un consumo energético mínimo que permite alimentarlos con baterías de larga duración.
- LoRaWAN en malla: donde la cobertura celular falla, los módulos crean una red local en malla. Cada nodo puede retransmitir la información de sus vecinos hasta llegar a un gateway que sí disponga de NB-IoT.
Filtrado y robustez frente a interferencias
- Placa PCB optimizada: planos de tierra estratégicos y líneas de alimentación separadas.
- Filtros EMI de bajo coste: eliminan el “zumbido” eléctrico de variadores y relés, manteniendo la tasa de entrega de paquetes por encima del 99 %.
Plataforma cloud y panel de control
- Base de datos de series temporales: recoge cada medición con marca de tiempo.
- Dashboard amigable: vista por sede, planta y bomba, con gráficas de tendencias, históricos y alertas configurables (presión mínima, caudal inferior, vibración alta).
- Notificaciones automáticas: correo, SMS o integración con sistemas de gestión de incidencias del cliente
Esquema de la solución IoT desarrollada por Ingeniería Electrónica a tu Medida para monitorizar remotamente bombas de agua en instalaciones críticas. El sistema combina sensores plug & play, conectividad híbrida NB-IoT y LoRaWAN, y un dashboard cloud para análisis en tiempo real.[/caption]
Despliegue y validación
- Fase piloto (2 meses): 18 bombas cubriendo tres clínicas satélite. Cada instalación se completó en menos de 30 min por bomba, sin necesidad de infraestructura adicional.
- Pruebas de estrés: los técnicos de Ingeniería Electrónica a tu Medida midieron el rendimiento en presencia de variadores al 100 % de carga, validando una pérdida de datos inferior al 1 %.
- Formación in situ: 4 horas de entrenamiento práctico para el personal de mantenimiento, enseñando uso del panel y gestión de alertas.

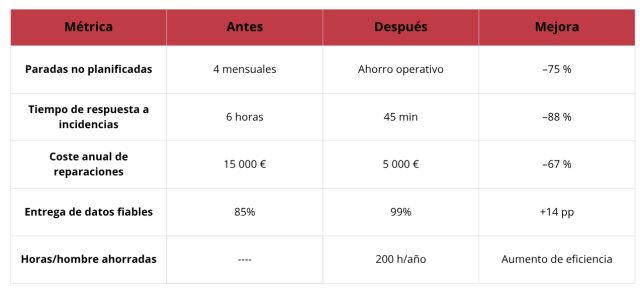

Resultados cuantitativos
Beneficios clave
Supervisión remota total, sin ampliar la plantilla de ingenieros.
Operación continua con alertas proactivas que evitan paradas de emergencia.
Ahorro significativo en costes de desplazamiento y reparaciones.
Escalabilidad para incorporar más sensores (nivel, calidad de agua) o nuevas sedes con el mismo hardware.
Este proyecto demuestra cómo una combinación de diseño electrónico a medida, tecnologías NB-IoT/LoRaWAN y filtros anti-interferencias convierte redes de bombas heterogéneas en una plataforma de monitorización centralizada y altamente fiable.
Ingeniería Electrónica a tu Medida está lista para adaptar soluciones innovadoras a tus equipos para hacerlos aún más competitivos.
Contacta con nosotros en info@ingenieriaelectronica.eu, o al teléfono 961018474 y te diremos cómo puedes hacerlo.
